液压机油缸漏油的原因

发布者:液压机厂家 发布时间:2020-07-08

 液压机油缸是机械设计主要元件之一,特别是在液压系统中液压油缸是主要的执行机构,当液压机油缸出现漏油现象时应引起重视。其原因往往是因为密封不良、活塞杆弯曲、缸体或缸盖等有缺陷、产生拉缸、活塞杆或缸内径过度莫顿等原因引起液压缸产生漏油。当出现漏油情况,液压缸的工作性能恶化。将会造成液压缸产生爬行、动力不足的原因,严重影响设备的平稳性、可靠性和使用寿命。

漏油解析

1.排除漏油的方法

(1)从设计上应保证液压油缸筒尺寸L1与与导向套尺寸L2的的关系为L1<L2。改进后,L1=39mm,L2=35mm。

(2)装配前或加工后,对缸筒不圆滑的倒角A和内卡键环槽的倒角,应用细砂纸或油石修磨光滑。

(3)装配时,要控制导向套的位置,使O形圈不要划过不圆滑的倒角。

(4)加工液压油缸筒时要严格控制图的尺寸的表面粗糙度。总之,要排除液压油缸筒与导向套处密封圈间的漏油,应从设计、加工和装配三个环节上给予保证,即应防止密封圈在装配过程中被刮伤或就位后压缩量不足;同时,密封圈的质量和缸筒、导向套密封槽的表面加工质量都应按要求进行控制。

2.漏油部位的确定

液压缸的外部泄露一般分为以下几种情况:液压缸和导向套件相对运动表面之间的漏油。沿缸筒和导向套和外密封之间的漏油。液压缸体上及相配合有缺陷引起漏油。缸体和端盖结合部的固定配合表面之间的漏油。

拆检QY8B型和QY8E型汽车起重机水平液压油缸时发现,出现漏油的情况几乎会都和上述第二种漏油现象相同。

3.漏油原因的分析


缸筒与导向套间的密封是静密封,可能造成漏油的原因有;密封圈质量不好:密封圈压缩量不足;密封圈被刮伤或损坏;缸筒质量和导向套密封槽的表面加工粗糙。

拆检有外泄漏的水平液压油缸时发现,O形圈有的已刮伤,这是由于在装配导向套时其外密封O形圈经过不圆滑的倒角所致。

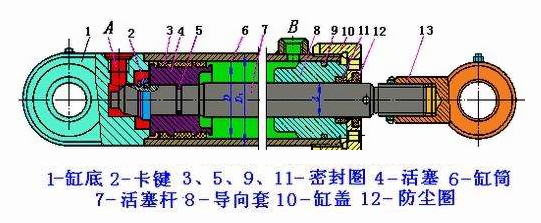

装配时,先用适当的厚度的橡胶垫或专用填充环将缸筒的内卡键环槽填平(以防刮伤活塞和导向套的外密封圈),再把装好密封圈及活塞杆的导向套从缸筒右端装至紧密位置,这时取出橡胶垫或专用填充环,装入内卡键环,然后用油压将导向套推出至内卡键环挡住为止,装上挡环和弹簧挡圈。在此过程中,当导向套外O形圈划过液压油缸筒油口退也槽处不圆滑的倒角A(以下称不圆滑的倒角A)时,就有可能被其刮伤。划过不圆滑倒角有两种情况:如果L1<L2时,O形圈若划过不圆滑的倒角A,则属于装配不当所致。需要校对原设计图纸看是否是设计问题。
